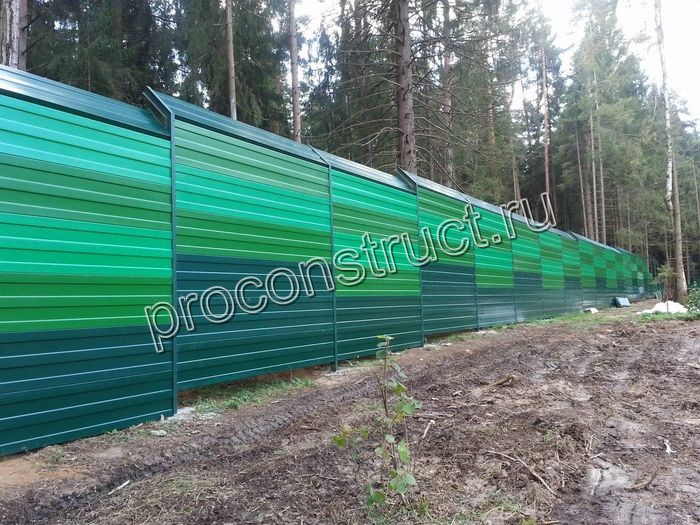

Шумозащитные экраны с козырьком: как наклон стойки отражается на функциональности

Акустические экраны устанавливают для защиты жилых кварталов, рекреационных зон и сельской местности от шума автомагистралей, железных дорог, строительных объектов и предприятий. Они могут быть звукоотражающими, звукопоглощающими и комбинированными. Для создания дополнительного препятствия к прохождению звуковых волн шумозащитные экраны proconstruct.ru наклоняют в сторону источника шума и снабжают козырьком из акустических панелей.

Конструктивные особенности шумозащитного барьера с козырьком

Несущие элементы шумозащитного ограждения состоят из опорного профиля и стоек. Они служат основой для крепления акустических панелей. Опорные стойки различают по виду. Они могут быть прямыми, фигурными и изогнутыми. Максимальное расстояние между стойками обычно не превышает пяти метров. Это обеспечивает устойчивость и снижает парусность ограждения. Форму стоек подбирают в зависимости от проектных требований.

Универсальным считают прямолинейный каркас. Его проще монтировать и закреплять любые виды панелей. Изогнутый каркас повышает эффективность шумозащиты, лучше отражает и рассеивает звук. В расчётах и монтаже такая конструкция сложнее.

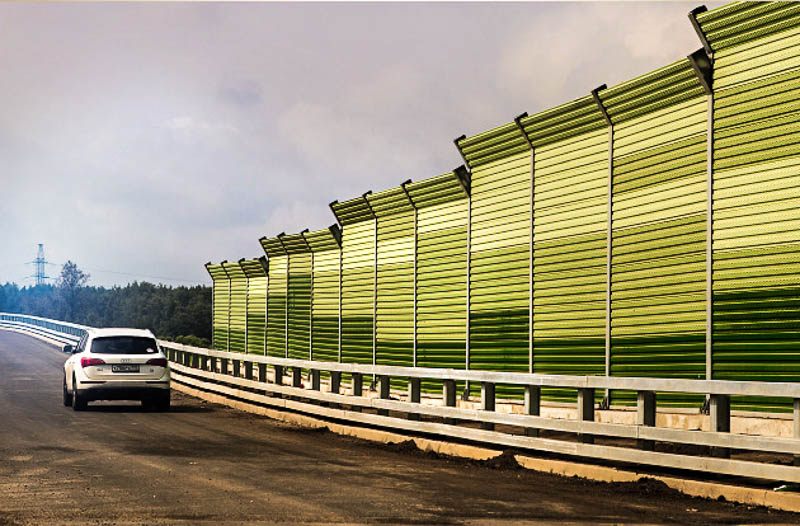

Чем больше шумозащитный экран proconstruct.ru наклонён в сторону источника звука, тем больше за ним звуковая тень. Но увеличивать угол наклона стоек можно лишь в определённых пределах. Оптимальным считается угол от 15 до 30 градусов. Более 45 градусов вся конструкция теряет устойчивость, а эффективность шумозащиты снижается. Чтобы повысить качество работы, верхнюю часть экрана снабжают козырьком из звукопоглощающих панелей.

Проектировка и монтаж шумозащитных экранов

Изгиб стоек перенаправляет волну к земле, к источнику или в верхнюю часть заграждения, где её принимает и поглощает козырёк. Чтобы конструкция оправдывала своё назначение, при проектировании наклонных стоек необходимо учитывать несколько факторов.

Объекты защиты должны находиться ниже границы звуковой тени от экрана. Размеры тени можно определить, построив вектор от источника шума, через точку на вершине экрана. Для установки фигурных шумозащитных экранов потребуются дополнительные опоры.

Изгибы и наклоны конструкции рассчитывают в соответствии с полученными на местности данными:

• уровнем шума;
• его характеристиками;
• расстоянием от источника до объекта;
• высоты источника шума;
• рельефных особенностей местности.

Форма стоек шумозащитных экранов прямо влияет на их функциональность. От наклона и наличия дополнительного козырька зависит величина акустической тени для объектов, которые необходимо защитить.
