Конструкции для сжатия: как устроены и работают компрессоры разных типов

Пневматические системы, холодильные установки, нефтепереработка, химическое производство и даже бытовые приборы — всё это основано на использовании сжатого воздуха или газа. Ключевым звеном в этих процессах является компрессор — устройство, которое заставляет молекулы газа уплотняться, превращая механическую работу в потенциальную энергию сжатой среды. Но выбор компрессора — это не просто покупка «коробки, которая качает воздух». Это сложное инженерное решение, требующее понимания принципов работы, конструктивных особенностей и эксплуатационных характеристик различных типов установок. Чтобы не ошибиться с выбором и получить решение, полностью соответствующее вашим техническим задачам и бюджету, обратитесь к профессионалам, например, в компанию drobesfera.ru, обладающую экспертизой в области подбора и поставки компрессорного оборудования.

Знание классификации и конструктивных различий компрессоров позволяет не только грамотно подобрать оборудование, но и прогнозировать его поведение в системе, оптимизировать энергопотребление и планировать техническое обслуживание. Давайте детально рассмотрим, какие бывают компрессоры и чем они принципиально отличаются друг от друга.

Часть 1: Фундаментальная классификация по принципу действия

Все компрессорные машины делятся на два принципиально разных класса, определяющих их архитектуру, возможности и сферу применения.

• Объёмные (или объёмного вытеснения) компрессоры. Их работа основана на физическом сокращении объёма рабочей камеры, в которую предварительно поступает газ. Уменьшение объёма при постоянной массе газа приводит к росту его давления согласно основным законам термодинамики. Главная особенность — независимость создаваемого давления от производительности: теоретически, продолжая уменьшать объём, можно достичь сколь угодно высокого давления (ограничено лишь прочностью материалов). К этому классу относятся поршневые, винтовые, роторно-пластинчатые и спиральные компрессоры.

• Динамические (или лопастные) компрессоры. В них сжатие происходит за счёт динамического воздействия на газ. Рабочее колесо (ротор) с лопатками вращается с высокой скоростью, сообщая газу кинетическую энергию и закручивая его. Затем в неподвижном элементе (диффузоре) скорость потока целенаправленно снижается, и кинетическая энергия преобразуется в энергию давления. Давление здесь напрямую зависит от скорости вращения и конструкции проточной части. К этому классу относят центробежные (радиальные) и осевые компрессоры.

Часть 2: Конструктивный мир объёмных компрессоров

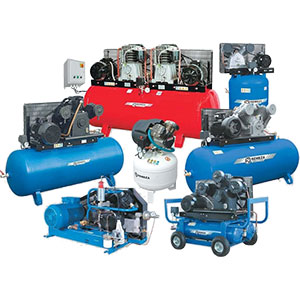

1. Поршневые компрессоры: классика надёжности.
Это один из самых старых и распространённых типов. Основные элементы: цилиндр, поршень, кривошипно-шатунный механизм и клапанная группа (всасывающий и нагнетательный клапаны).

• Принцип работы: Двигатель через шатун приводит поршень в возвратно-поступательное движение. При движении поршня вниз в цилиндре создаётся разрежение, открывается впускной клапан, и газ поступает в камеру. При движении вверх объём камеры уменьшается, давление растёт, впускной клапан закрывается, и при достижении определённого давления открывается выпускной клапан — сжатый газ выталкивается в нагнетательную магистраль.

• Конструктивные вариации:

  • По количеству ступеней: Одноступенчатые (для давлений до 10-12 бар) и многоступенчатые (до 1000 бар и выше). В многоступенчатых газ последовательно сжимается в цилиндрах разного диаметра с промежуточным охлаждением, что повышает КПД и позволяет достигать высоких давлений.

  • По расположению цилиндров: Вертикальные, горизонтальные, V- и W-образные (компактные с несколькими цилиндрами), оппозитные (высокая балансировка, для мощных установок).

  • По типу смазки: Масляные (смазка цилиндра и кривошипной камеры) и безмасляные (используют графитовые или тефлоновые кольца, воздух не контактирует с маслом).

• Преимущества: Высокое конечное давление, простота конструкции, ремонтопригодность, относительно низкая начальная стоимость.

• Недостатки: Пульсирующая подача газа, высокий уровень вибрации и шума, наличие большого количества изнашиваемых деталей (поршневые кольца, клапаны), необходимость в массивном фундаменте.

• Основные сферы применения: Автосервисы, окрасочные работы, пневмоинструмент, небольшие производства, заправка баллонов высокого давления (воздух, азот, кислород).

2. Винтовые компрессоры: стандарт промышленной пневматики.
Доминирующий тип для систем непрерывной подачи сжатого воздуха средней производительности и давления.

• Принцип работы: Основной узел — винтовая пара (блок), состоящая из двух роторов (винтов) с асимметричным профилем зубьев — ведущего (чаще с 4 зубьями) и ведомого (с 6 впадинами). Вращаясь в корпусе с минимальным зазором, они создают движущиеся вдоль оси полости, объём которых постепенно уменьшается от всасывающего патрубка к нагнетательному.

• Конструктивные вариации:

  • Маслозаполненные (или маслоинжекторные): Масло впрыскивается в камеру сжатия. Оно выполняет три ключевые функции: уплотняет зазоры между винтами, отводит тепло сжатия и смазывает подшипники. На выходе воздух проходит через сепаратор, где масло отделяется и возвращается в цикл.

  • Безмасляные (сухого сжатия): Винтовая пара изготовлена с высочайшей точностью, а синхронизация вращения роторов обеспечивается внешней шестерёнчатой передачей. Воздух на выходе абсолютно не содержит масла, но КПД и максимальное давление обычно ниже, чем у маслозаполненных аналогов.

• Преимущества: Непрерывный и ровный поток воздуха, низкий уровень вибрации, компактность и большой ресурс (30-40 тыс. часов до капитального ремонта), высокая энергоэффективность при постоянной нагрузке.

• Недостатки: Высокая начальная стоимость, сложность ремонта винтового блока (требует специализированного сервиса), чувствительность к загрязнённому воздуху на всасе.

• Основные сферы применения: Промышленные предприятия, крупные мастерские, пищевая и фармацевтическая промышленность (безмасляные модели), системы вентиляции и кондиционирования.

3. Спиральные и роторно-пластинчатые компрессоры: для специфических задач.

• Спиральные компрессоры: Используют две спирали — неподвижную и орбитально движущуюся, — формирующие серповидные камеры, уменьшающиеся к центру. Отличаются очень низким уровнем шума и вибрации, высокой надёжностью, но сложны в производстве. Широко применяются в холодильной технике и кондиционерах.

• Роторно-пластинчатые компрессоры: В эксцентрично расположенном роторе с прорезями движутся пластины, прижимаемые центробежной силой к корпусу статора. Образуются камеры переменного объёма. Преимущества — компактность и низкий уровень пульсаций. Часто используются в качестве вакуумных насосов, в автомобильных системах кондиционирования.

Часть 3: Конструкции динамических компрессоров

1. Центробежные (радиальные) компрессоры: мощные и ровные.

• Принцип работы: Газ поступает на ось рабочего колеса с радиальными лопатками. Раскручиваясь вместе с колесом, он под действием центробежной силы отбрасывается к периферии, приобретая высокую скорость и давление. Затем поток попадает в кольцевой диффузор, где его скорость падает, а давление дополнительно растёт. Для достижения высоких давлений несколько колёс (ступеней) соединяют последовательно в одном корпусе.

• Преимущества: Исключительно ровный, безпульсационный поток, очень высокая производительность (сотни тысяч м³/ч), компактность при большой мощности, длительный срок службы (минимум трущихся частей), получение чистого безмасляного газа.

• Недостатки: Сравнительно невысокий коэффициент сжатия на одну ступень, сложность регулирования производительности, опасность возникновения помпажа (срыва потока) при работе в нерасчётном режиме, «пологая» характеристика — давление сильно зависит от расхода.

• Основные сферы применения: Крупные технологические установки в нефтехимии (компрессоры для циркуляции водорода, воздуха для каталитического крекинга), газотурбинные двигатели, доменные печи, мощные системы кондиционирования воздуха.

2. Осевые компрессоры: для экстремальных расходов.

• Принцип работы: Газ движется вдоль оси вращения через чередующиеся венцы неподвижных (статор) и вращающихся (ротор) лопаток. Лопатки ротора, подобно крылу самолёта, разгоняют поток. Лопатки статора преобразуют часть кинетической энергии в давление и задают правильный угол потоку для следующей ступени ротора.

• Преимущества: Самый высокий КПД среди динамических машин, колоссальная производительность при минимальных габаритах в направлении потока.

• Недостатки: Сложнейшая и дорогая конструкция, узкий рабочий диапазон, высочайшие требования к чистоте газа и точности изготовления.

• Основные сферы применения: Авиационные и судовые газотурбинные двигатели, мощные энергетические установки (например, парогазовые циклы), некоторые типы воздуходувок.

Заключение: От теории к практике выбора

Классификация компрессоров — это не академическое упражнение, а практическая карта для навигации в мире промышленного оборудования. Выбор между поршневым, винтовым и центробежным компрессором определяется конкретным техническим заданием: требуемыми давлением и производительностью, необходимым качеством сжатой среды (наличие/отсутствие масла), режимом работы (постоянный или переменный), допустимым уровнем шума и вибрации, а также бюджетом на приобретение и эксплуатацию.

Понимая конструктивные различия, инженер может предсказать поведение компрессора в системе, спланировать инфраструктуру (фундамент, охлаждение, подготовку воздуха) и обеспечить его долгую и экономичную службу, что в итоге определяет надёжность и эффективность всей технологической цепочки.
