Сравнение КПП ZF 6HP vs 8HP vs 9HP

Обзор семейства ZF HP

Серия автоматических коробок передач ZF с индексами 6HP, 8HP и 9HP представляет собой поколения гидротрансформаторных АКПП с планетарными рядами, разработанные компанией ZF Friedrichshafen для легковых автомобилей. 6HP и 8HP предназначены для продольной компоновки двигателя (задний и полный привод), а 9HP – для поперечной компоновки (передний и полный привод). Каждое последующее поколение стремится снизить расход топлива, улучшить динамику и плавность переключений за счёт увеличения числа ступеней и оптимизации конструкции.

Конструктивная схема и компоновка

ZF 6HP

ZF 6HP стал первой в мире серийной 6‑ступенчатой АКПП для легковых автомобилей и фактически первым «современным» автоматом нового поколения. Он использует комбинацию простого планетарного ряда и Ravigneaux-шестерён (составной планетарный ряд), реализующую схему Lepelletier с одним простым и одним сложным планетарным набором. Корпус, гидротрансформатор и мехатроник рассчитаны на продольную установку, а блок управления размещён внутри коробки и погружен в ATF.

Фрикционные элементы (муфты и тормоза) в 6HP расположены относительно удалённо от шестерён, что облегчает масштабирование по моменту за счёт изменения размеров отдельных узлов и гидротрансформатора. Такая компоновка позволила ZF создать варианты 6HP19, 6HP26, 6HP32, покрывающие широкий диапазон по крутящему моменту, но привела к ряду компромиссов по ресурсу.

ZF 8HP

ZF 8HP – восьмиступенчатая АКПП с гидротрансформатором и планетарными рядами, также для продольной компоновки. В отличие от 6HP, она использует четыре простых планетарных ряда и пять элементов переключения (3 муфты, 2 тормоза), причём в каждой передаче открыты максимум два элемента, что снижает паразитные потери. Такая архитектура позволила увеличить число передач до восьми, сохранив компактность и высокую эффективность.

Электронный блок управления в 8HP вынесен из гидроблока, улучшена гидравлическая система и насос, реализована возможность не‑последовательных переключений (например, 8→2) для динамических режимов. Конструкция оптимизирована под интеграцию с гибридными системами (варианты с электромотором вместо гидротрансформатора) и системой «старт‑стоп».

ZF 9HP

ZF 9HP – девятиступенчатая АКПП с гидротрансформатором и планетарными рядами, разработанная специально для поперечной установки двигателя и переднего/полного привода. Она всего на 6 мм длиннее и примерно на 7,5 кг легче типичной предшествующей 6‑ступенчатой коробки для тех же приложений за счёт компактного гидравлического насоса и оригинальной компоновки планетарных рядов.

В конструкции используются четыре простых планетарных ряда, шесть элементов переключения и два запатентованных кулачковых (dog) сцепления, заменяющих часть многодисковых пакетов. Это позволяет уменьшить длину и потери на проскальзывание открытых фрикционов, однако требует очень точного управления, что повышает чувствительность к настройке ПО и качеству реализации.

Диапазон передаточных чисел и передаточные ступени

ZF 6HP

Типичный вариант ZF6HP26 (6HP19/21 имеют близкие соотношения) имеет шесть передних передач и одну заднюю, с общей арифметической «растяжкой» около 6:1. Первая передача обеспечивает значительное тяговое усилие, но шаг между передачами крупнее, чем у 8HP и 9HP, поэтому двигатель чаще работает вне оптимального диапазона оборотов. Это означает, что баланс между динамикой и экономичностью в 6HP уступает более поздним поколениям.

ZF 8HP

Для типичного варианта 8HP70 передаточные числа составляют: 1‑я ~4,70, 2‑я ~3,13, 3‑я ~2,10, 4‑я ~1,67, 5‑я ~1,28, 6‑я 1,00, 7‑я ~0,84, 8‑я ~0,67, задний ход около −3,30. Общая растяжка порядка 7,0–8,6:1 в зависимости от поколения (Gen1–Gen3). Небольшой шаг между передачами и широкая растяжка позволяют держать двигатель в узком эффективном диапазоне оборотов, обеспечивая лучшую экономичность и динамику по сравнению с 6HP.

С 2‑го и 3‑го поколений 8HP растяжка увеличена до 7,8 и 8,6, дополнительно снижены потери и улучшена работа старт‑стоп и режимов движения накатом. Это даёт ещё 3–5% выигрыша в расходе топлива относительно первой генерации.

ZF 9HP

ZF заявляет для 9HP общую растяжку 9,81:1, что существенно больше, чем у 8HP. Типичные передаточные числа (9HP28/9HP48): 1‑я ~4,70, 2‑я ~2,84, 3‑я ~1,91, 4‑я ~1,38, 5‑я 1,00, 6‑я ~0,81, 7‑я ~0,70, 8‑я ~0,58, 9‑я ~0,48, задний ход около −3,80. Малый шаг между высшими передачами позволяет поддерживать очень низкие обороты на крейсерских скоростях, снижая расход топлива.

ZF заявляет среднюю экономию топлива порядка 16% относительно типичных 6‑ступенчатых АКПП при переходе на 9HP. Однако реальная экономия зависит от калибровки конкретного производителя и условий эксплуатации.

Диапазон по крутящему моменту и приложения

ZF 6HP

Семейство 6HP19/21/26/28/32 перекрывает диапазон примерно от 300 до 650 Н·м для легковых автомобилей премиум‑класса (BMW, Jaguar, Land Rover, Audi и др.). Например, ZF6HP26 рассчитана на до 650 Н·м и весит около 84–89 кг в зависимости от исполнения. Эти коробки широко применялись в начале и середине 2000‑х на заднеприводных и полноприводных моделях.

ZF 8HP

Семейство 8HP охватывает диапазон примерно от 300 до 1 000 Н·м. Вариант 8HP70 рассчитан на до 700 Н·м и весит около 87 кг, а более мощные модификации (8HP75) поддерживают до 750 Н·м. Благодаря этому 8HP устанавливается как на среднеразмерные седаны, так и на тяжёлые внедорожники и мощные спортседаны.

Первые применения – BMW 760i и другие модели BMW, затем широкий спектр автомобилей концерна Chrysler, Audi, Jaguar, Land Rover, а также других производителей по лицензионным соглашениям. Наличие гибридных версий делает 8HP базой для mild‑ и plug‑in‑hybrid силовых установок.

ZF 9HP

9HP выпускается в версиях 9HP28 (до 280 Н·м) и 9HP48 (до 480 Н·м для бензиновых и до 450 Н·м для дизельных двигателей). Масса – ориентировочно 78 кг для 9HP28 и 86 кг для 9HP48. Коробка устанавливается на широкий спектр автомобилей с поперечным двигателем: Honda Civic/CR‑V/Pilot/Odyssey/Passport, Jeep Cherokee/Renegade, Chrysler 200/Pacifica, Range Rover Evoque, Land Rover Discovery Sport, Acura TLX/MDX и др.

Эволюция эффективности и экономичности

По оценке ZF, переход от 6HP к 8HP даёт около 11% экономии топлива при сопоставимых приложениях, а 8HP по сравнению с типичными современными 5‑ступенчатыми АКПП обеспечивает около 14% экономии. Улучшения связаны с большей растяжкой передаточных чисел, снижением потерь в открытых фрикционах и оптимизацией гидравлики.

Переход к 9HP в сегменте поперечных силовых агрегатов, по заявлениям ZF, даёт до 16% экономии относительно распространённых 6‑ступенчатых АКПП. При этом благодаря компактной конструкции 9HP позволяет использовать многоступенчатые автоматы даже в автомобилях, где ранее доминировали вариаторы (CVT) и «роботы» (DCT).

Надёжность и типичные проблемы

ZF 6HP

С точки зрения концепции 6HP принёс ряд решений, которые впоследствии негативно сказались на надёжности массовых АКПП: внутренний мехатроник (ЭБУ в масляной ванне), активное проскальзывание блокировки гидротрансформатора (TCC slip) и широкое использование втулок вместо подшипников. Размещение электроники внутри коробки приводит к её воздействию высоких температур, вибраций и загрязнений, что значительно повышает риск отказов блока управления, особенно у европейских производителей.

Применение втулок вместо подшипников в ряде узлов удешевляет конструкцию, но ускоряет износ и повышает вероятность появления люфтов и вибраций. Нагрузочная схема 6HP также сильно нагружает определённые муфты (A и E), что ускоряет их износ при городской и динамичной эксплуатации. Тем не менее при своевременной замене масла и корректной эксплуатации ресурс 6HP может быть значительным.

ZF 8HP

8HP создавалась с учётом опыта эксплуатации 6HP и в целом считается более надёжной при условии правильного обслуживания. Конструкция с четырьмя планетарными рядами и пятью элементами переключения позволяет использовать меньше одновременно открытых фрикционов, снижая тепловую нагрузку и потери. Электроника вынесена из масляной ванны, улучшена система смазки и охлаждения.

Производители и независимые сервисы отмечают хорошую долговечность 8HP, особенно во 2‑м и 3‑м поколении, хотя при высоких нагрузках и длительных интервалах без замены ATF возможны проблемы с износом фрикционов и загрязнением гидроблока. Важно, что 8HP широко распространена, хорошо изучена, и для неё доступен большой выбор ремкомплектов и программного обеспечения.

ZF 9HP

В отличие от 8HP, репутация 9HP более противоречива: многие владельцы Jeep, Chrysler и Acura жаловались на задержки переключения, рывки и шумную работу коробки. Сложная конструкция с кулачковыми сцеплениями и плотной компоновкой требует высокоточной калибровки ПО; неудачные настройки приводят к заметным артефактам в поведении трансмиссии.

Несмотря на заявленные преимущества по экономичности и компактности, на практике многие производители были вынуждены выпускать обновления ПО и проводить кампании по улучшению работы 9HP. Тем не менее, при удачной реализации и корректной эксплуатации 9HP может работать надёжно, особенно в более поздних версиях с доработанным софтом.

Сравнение ключевых параметров

ZF 6HP:

• Число передач вперёд: 6
• Тип установки двигателя: Продольная
• Привод: Задний/полный
• Диапазон крутящего момента (примерно): ~300–650 Н·м
• Масса типичной версии: ~84–89 кг (6HP26)
• Общая растяжка передаточных чисел: ~6:1 (оценочно)
• Заявленная экономия vs предшествующие АКПП: Базовый уровень 6‑ступенчатых
• Положение ЭБУ: Внутри коробки, в масле
• Типичные проблемы: Отказы ЭБУ, износ втулок, нагрузка на муфты A/E

ZF 8HP:

• Число передач вперёд: 8
• Тип установки двигателя: Продольная
• Привод: Задний/полный
• Диапазон крутящего момента (примерно): ~300–1 000 Н·м
• Масса типичной версии: ~87 кг (8HP70)
• Общая растяжка передаточных чисел: 7,0–8,6:1 (Gen1–Gen3)
• Заявленная экономия vs предшествующие АКПП: ~11% лучше 6HP, ~14% лучше типичных 5‑ступ.
• Положение ЭБУ: Вынесен из гидроблока
• Типичные проблемы: Износ фрикционов при плохом обслуживании, загрязнение гидроблока

ZF 9HP:

• Число передач вперёд: 9
• Тип установки двигателя: Поперечная
• Привод: Передний/полный
• Диапазон крутящего момента (примерно): 280–480 Н·м (бензин, дизель)
• Масса типичной версии: 78–86 кг (9HP28/48)
• Общая растяжка передаточных чисел: 9,81:1
• Заявленная экономия vs предшествующие АКПП: ~16% лучше типичных 6‑ступ. для поперечной установки

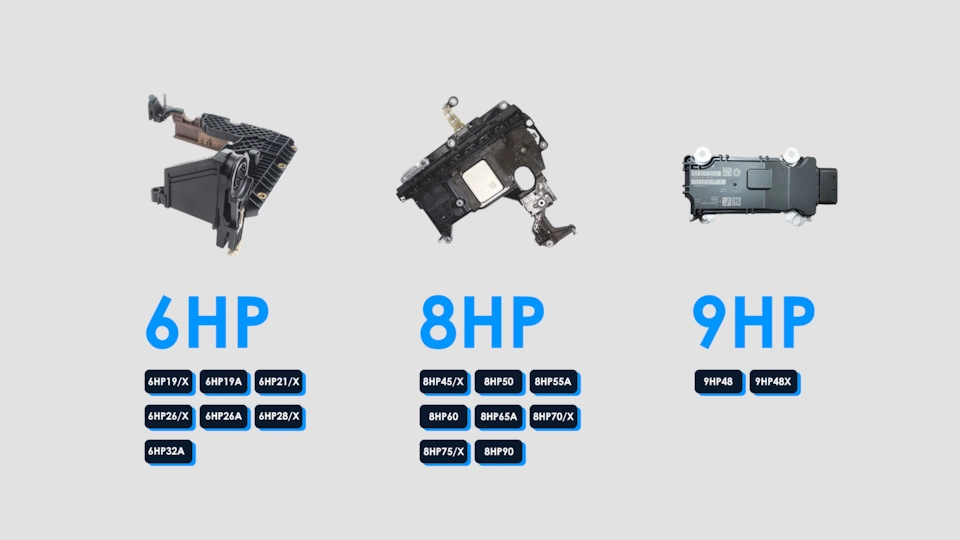

• Положение ЭБУ: В отдельном корпусе, гибкая архитектура ECU
• Типичные проблемы: Задержки переключений, рывки, шум, претензии клиентов

Практические выводы для выбора и применения

Для мощных заднеприводных и полноприводных автомобилей премиум‑класса (BMW, Audi, Jaguar, Land Rover и т. п.) актуальным и наиболее сбалансированным решением является ZF 8HP, обеспечивающий хорошую надёжность, широкие возможности по крутящему моменту и высокую эффективность. 6HP рассматривается прежде всего как предыдущее поколение, уже во многом устаревшее, но всё ещё распространённое на рынке б/у автомобилей.

В сегменте переднеприводных и компактных кроссоверов 9HP предлагает уникальное сочетание компактности, многодиапазонности и экономичности, однако требует внимательного отношения к выбору конкретной модели и года выпуска из‑за неоднозначной репутации по надёжности. В целом 8HP можно считать «золотым стандартом» современных гидротрансформаторных АКПП для продольной компоновки, тогда как 9HP – более рискованное, но потенциально выгодное решение для поперечной компоновки.
